Sebagai produsen profesional, SGOB ingin memberi Anda transformator tipe kering tiga fase 50Hz berkualitas tinggi, yang merupakan perangkat konversi daya tiga fase tanpa media isolasi cair. Dirancang untuk area indoor dan sensitif lingkungan, itu termasuk dalam kategori transmisi daya dan distribusi inti distribusi yang bebas pemeliharaan.

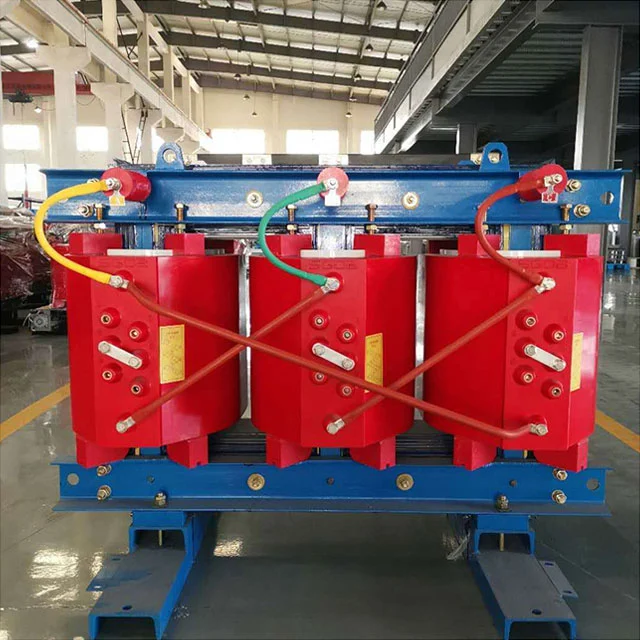

Kualitas tinggi 200kVA Tiga fase 50Hz Transformator Jenis Kering diproduksi oleh Produsen Profesional China SGOB, yang mewujudkan konversi tegangan AC melalui prinsip induksi elektromagnetik, kapasitas pengenal beradaptasi dengan persyaratan distribusi daya menengah, inti dan belitan dienkapsulasi dengan bahan insulasi padat.
Sistem lilitan mengadopsi konduktor tembaga dan serat kaca yang diperkuat resin epoksi insulasi komposit, yang dibentuk menjadi tubuh penyegelan tanpa celah dengan casting tekanan vakum.
Inti dari 200kVA tiga fase 50Hz Tipe kering Transformator mengadopsi lembaran baja silikon berorientasi butir dengan laminasi jahitan miring penuh, dan permukaan dilapisi dengan lapisan cat isolasi tahan kelembaban. Saluran disipasi panas dirancang dengan bagian udara sarang lebah tiga dimensi, dan disipasi panas diwujudkan secara aktif dengan bantuan kipas start-stop yang dikendalikan suhu.
Bilah tembaga tahan korosi untuk menghubungkan terminal, mendukung akses kabel dua arah. Shell mengadopsi teknologi semprotan pelat baja yang digulung dingin, dan antarmuka pemasangan shock absorber dicadangkan di bagian bawah.
Selama operasi, saluran ventilasi harus dijaga bebas dari debu, dan akumulasi debu di saluran ventilasi harus dibersihkan secara teratur dengan peralatan pengumpulan debu tekanan negatif. Periksa pengikat terminal penghubung sekali setiap enam bulan, dan mengunci kembali secara berurutan dengan kunci pas torsi. Tes resistensi isolasi harus dilakukan ketika kelembaban lebih rendah dari nilai batas. Lepaskan semua koneksi eksternal sebelum pengukuran. Setelah kegagalan daya yang tiba -tiba, peralatan harus dibiarkan berdiri sampai suhu konsisten dengan suhu sekitar sebelum memulai kembali. Pelarut kimia dilarang untuk membersihkan permukaan cangkang. Hanya deterjen netral yang dapat digunakan untuk menghapusnya.
200kVA Tiga Fase 50Hz Transformator Jenis Kering digunakan di ruang distribusi kompleks komersial, sistem catu daya darurat bangunan tinggi, sirkuit cadangan ruang operasi rumah sakit, pusat data catu daya tanpa gangguan, node konversi kabel kabel utama manufaktur presisi, stasiun distribusi daya port crane dan pusat kontrol stasiun kereta bawah tanah dan hub listrik indoor lainnya yang membutuhkan perlindungan api dan penjelasan.
Dibandingkan dengan transformator tipe kering konvensional, proses casting vakum 200 kVA tiga fase 50Hz transformator tipe kering menghilangkan celah udara di dalam belitan, dan pelepasan parsial secara signifikan lebih rendah daripada struktur yang tidak disegel. Koefisien ekspansi termal dari resin epoksi dan konduktor tembaga dicocokkan untuk menghindari retak lapisan isolasi yang disebabkan oleh siklus termal. Efisiensi pertukaran panas dari struktur disipasi panas tiga dimensi melampaui sirip planar tradisional, dan kenaikan suhu berkurang di bawah beban yang sama. Teknologi inti dari semua sambungan miring mengurangi kehilangan sirkuit magnetik, dan arus tanpa beban lebih baik daripada tingkat umum industri. Lapisan preventif karat dari rumah pelindung melewati uji semprotan garam, dan tidak ada risiko korosi untuk bagian logam di lingkungan basah.
| MODEL | Tidak ada kerugian beban (W) |
Kehilangan beban (120%) |
DEKATNYA (%) |
NOLOAD Current (%) |
Tingkat kebisingan (LPA) db |
BERAT (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (b) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (b) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | Dimensi (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (z) (b) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (z) (b) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (b) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (z) (b) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (z) (b) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | Kapasitas (KVA) | PANJANG (Mm) |
Lebar (mm) | TINGGI (Mm) |
Longitudinal (mm) | Horizontal (mm) | Berat (kg) |
| SC (z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (z) (b) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (z) (b) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (b) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (z) (b) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (z) (b) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Apakah struktur pendinginan tiga dimensi memerlukan perawatan tambahan?
Modul kipas mengadopsi desain segel bantalan, dan dapat diganti secara keseluruhan setelah akumulasi waktu operasi mencapai ambang batas, tanpa pelumasan dan pemeliharaan.
Bagaimana cara mencegah korosi terminal di daerah pesisir dengan kabut garam tinggi?
Pelapisan kontak 200kVA tiga fase 50Hz Transformator Jenis Kering adalah proses komposit multilayer paduan nikel-seng dengan lengan perlindungan terminal opsional yang dapat dipasang untuk mengisolasi kontak semprot garam.
