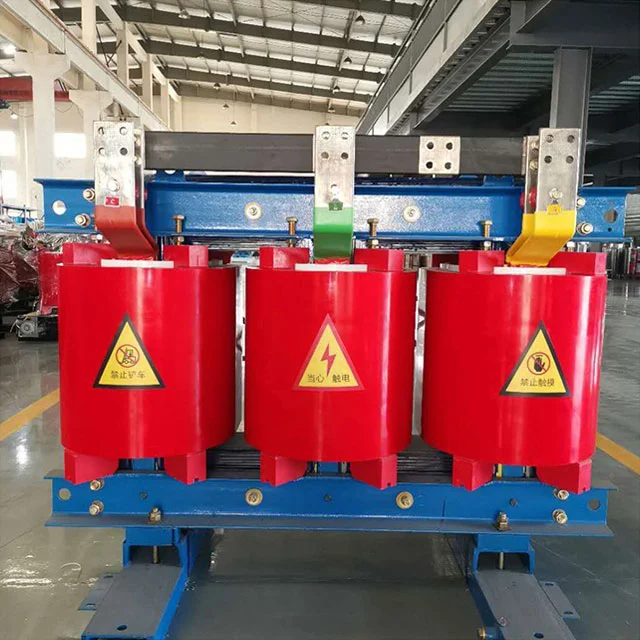

Transformator tipe kering tiga fase 630 kVA

Transformator tipe kering tiga fase 630 kVA dari SGOB ini memiliki gulungan tembaga 100%, tegangan tinggi 5000V, dan frekuensi 50Hz/60Hz. Ini sesuai dengan standar IEC untuk digunakan di pembangkit listrik, gardu induk, dll. Tegangan dinilai termasuk 6kV, 6.3kV, 10kv, 10.5kv, dan 11kV.  Kustomisasi untuk persyaratan spesifik tersedia. Silakan hubungi kami untuk lebih jelasnya.

Fitur Produk:

1. Gulungan menggunakan konduktor tembaga dengan isolasi komposit fiberglass, vakum-cast dalam resin epoksi untuk struktur bebas gelembung dan tertutup.

2. Inti menggunakan lembaran baja silikon yang berorientasi butir dengan desain putaran loncatan untuk mengurangi kehilangan histeresis.

3. Sisi tegangan rendah menggunakan struktur belitan foil dengan pengelasan busur argon otomatis untuk distribusi arus yang seragam.

4. Sistem kontrol suhu cerdas dengan kipas aksial mengatur efisiensi pendinginan.

5. Casing yang dicap memiliki sirip pendingin untuk meningkatkan konveksi, dan lapisan tahan korosi melindungi terhadap semprotan garam.

Proses Produksi:

Setelah berliku, kawat tembaga pra-diresap dengan pernis isolasi, kemudian vakum-cast dalam resin epoksi untuk menyembuhkan. Inti adalah laser-cut dan ditumpuk, dengan klem hidrolik yang menerapkan tekanan konstan. Setelah perakitan, inti dan kumparan dipanggang untuk mengikat komponen. Pemindaian pelepasan parsial dan analisis harmonik dilakukan sebelum pengiriman, dengan data diunggah ke cloud untuk penelusuran.

Keuntungan utama dibandingkan transformator yang dimeram minyak:

1. Transformer yang diimers dengan minyak memiliki risiko kebocoran minyak karena kegagalan segel, berpotensi menyebabkan polusi tanah dan bahaya kebakaran; Transformator tipe kering tiga fase 630 kVA menghilangkan media yang mudah terbakar, dan resin-ekstumeishes resin jika terjadi kesalahan busur, mencegah kerusakan sekunder. Transformer yang diimers minyak menghasilkan gas yang mudah terbakar di bawah kondisi kelebihan beban, yang membutuhkan sistem perlindungan gas. Transformer tipe kering secara langsung memantau suhu titik terpanas menggunakan sensor tertanam, meningkatkan kecepatan peringatan dan respons dini.

2. Dalam transformator yang diimers minyak, perubahan viskositas minyak pada suhu rendah mempengaruhi efisiensi disipasi panas, dan suhu tinggi mempercepat penuaan isolasi; Koefisien ekspansi termal dari resin epoksi dalam transformator tipe kering cocok dengan konduktor tembaga, menjaga stabilitas mekanis di bawah variasi suhu ekstrem. Transformer yang diimer minyak membutuhkan kualitas oli berkala dan pengujian kadar air; Struktur transformator tipe kering yang sepenuhnya disegel memungkinkan operasi di lingkungan kelembaban 100%, menghilangkan kebutuhan untuk penutup pelindung tambahan di lingkungan laut dengan korosi semprotan garam.

3. Pemeliharaan transformator yang diimers oli membutuhkan peralatan penyaringan minyak khusus dan biaya pembuangan oli limbah; Kebocoran yang tidak disengaja mengakibatkan biaya pembersihan lokasi; Transformer tipe kering hanya membutuhkan pembersihan udara terkompresi untuk akumulasi debu permukaan, tanpa biaya penggantian yang dapat dikonsumsi. Pembuangan transformator yang diimir minyak melibatkan prosedur limbah berbahaya; Bahan tipe kering dapat dihancurkan secara mekanis, diurutkan, dan didaur ulang, secara signifikan meningkatkan nilai residu. Perbaikan transformator yang diimers dengan minyak memerlukan prosedur pengeringan minyak; Transformer tipe kering mendukung penggantian gulungan modular, mengurangi waktu henti.

Catatan Pemeliharaan

1. Jangan gunakan senjata udara bertekanan tinggi langsung pada heat sink selama pengoperasian transformator tipe kering tiga fase 630 kVA untuk menghindari retak mikro dalam resin.

2. Bersihkan debu dari saluran disipasi panas dengan sikat lembut jika terakumulasi selama lebih dari tiga bulan.

3. Periksa pembentukan kristal garam di terminal di daerah pesisir sebelum musim hujan.

4. Lakukan pengujian isolasi antar-putaran setelah hiringan pendek yang tiba-tiba.

5. Segel dan simpan di lingkungan yang kering selama penyimpanan jangka panjang; Pertahankan suhu dan kelembaban yang konstan selama 48 jam sebelum memulai kembali.

Apakah kapasitas kelebihan beban lebih rendah dari transformator yang diimer minyak?

Gulungan yang dienkapsulasi resin memiliki kapasitas termal yang lebih tinggi, dan di bawah pendinginan udara paksa, waktu kelebihan beban yang berkelanjutan sebenarnya lebih lama dari transformator yang diimmer minyak; Kecepatan pemulihan isolasi setelah sirkuit pendek yang tiba -tiba juga lebih cepat.
