Deskripsi Produk

Pabrikan:Shanghai Industrial Transformer Co., Ltd. (Perkiraan 2007)

ItuTrafo Terendam Minyak 80 kVA Untuk Distribusi Tenaga Komersialadalah spesifikasi umum untuk fasilitas komersial kecil hingga menengah termasuk toko serba ada (300-500m²), klinik komunitas, hotel kecil (20-30 kamar), dan bengkel manufaktur ringan dengan total beban terkoneksi antara 150-250 ampere pada 0,4kV.

Kapasitas Beban 80 kVA – Apa Kekuatannya?

Jenis peralatan	Kuantitas	Beban subtotal (kVA)
Pencahayaan LED (masing-masing 100W)	100 perlengkapan	10
HVAC (masing-masing pendinginan 5kW)	4 unit	20
Lift (7,5kW)	1 buah	8
Sistem tempat penjualan + TI	10 stasiun kerja	5
Pendinginan (pendingin komersial)	6 unit	12
Outlet lain-lain	-	15
Total beban tipikal		70 kVA
Margin keamanan		10 kVA

Trafo Terendam Minyak 80 kVA Untuk Distribusi Tenaga Komersial ini mendukung campuran komersial tipikal di atas dengan cadangan kapasitas 10-15% untuk ekspansi di masa depan.

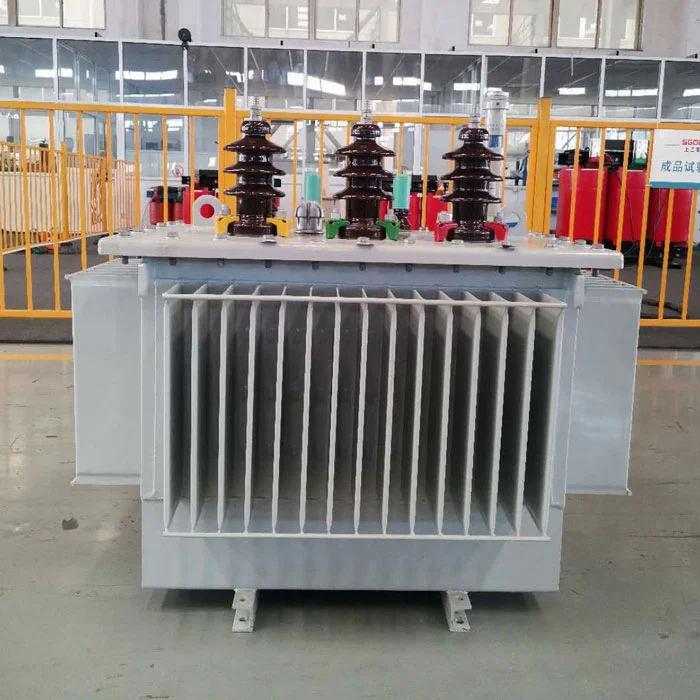

80kva Oil Immersed Transformer

Parameter Teknis

Kapasitas terukur	80 kVA
Tegangan primer	10 ±2×2,5% / 20 kV
Tegangan sekunder	400V / 230V tiga fase
Frekuensi	50Hz
Grup koneksi	Dyn11 (standar)
Kehilangan tanpa beban (diukur)	≤0,18 kW (khas 0,176-0,179)
Kehilangan beban @75°C	≤1,05 kW
Impedansi	4%
Arus tanpa beban	≤1,7% (khas 1,5-1,6%)
Massa total	540 kg (massa minyak sekitar 105 kg)
Dimensi pengiriman	950 × 600 × 1250 mm (kotak)
Metode pendinginan	ONAN (Minyak Alami Udara Alami)
Tingkat kebisingan pada jarak 1m	≤55 dB(A)

Nilai Terukur dari QC Pabrik (12 Bulan Terakhir, 47 Unit)

Parameter	Rata-rata uji pabrik	batas IEC	Status
Kehilangan tanpa beban	0,177kW	0,20 kW (maks)	11,5% di bawah batas
Kehilangan beban	1,04 kW	1,10kW	5,5% di bawah batas
Arus tanpa beban	1,55%	2,0%	22,5% di bawah batas

Ke-47 unit tersebut lulus uji peluahan sebagian dengan pembacaan antara 2-7 pC (batas ≤10 pC).

Biaya Energi Tahunan – Bilangan Riil

Dasar perhitungan: trafo 80kVA beroperasi pada beban rata-rata 50% (40 kVA), faktor daya 0,85, jam pengoperasian 5.840 jam/tahun (16 jam/hari × 365 hari), tarif listrik $0,12/kWh.

Jenis kerugian	Daya (kW)	Energi tahunan (kWh)	Biaya tahunan
Kehilangan tanpa beban (24/7)	0.18	1.577	$189
Kehilangan beban (pada beban 50%)	1,05 × (0,5)² = 0,26	1.518	$182
Total	rata-rata 0,44	3.095	$371

Pada beban rata-rata 60% (48 kVA), biaya tahunan meningkat menjadi sekitar $440.

Tingkat Kebisingan – Penting untuk Instalasi Komersial

Trafo komersial sering dipasang di dekat ruangan yang ditempati. Sumber kebisingan dan mitigasinyaTrafo Terendam Minyak 80 kVA Untuk Distribusi Tenaga Komersial:

Sumber kebisingan	Kontribusi	Mitigasi dalam model ini
Magnetostriksi inti	70%	Kepadatan fluks dikurangi menjadi 1,65T (vs standar 1,70T)
Kipas pendingin (jika dilengkapi)	0%	Tidak ada penggemar – hanya ONAN
Getaran tangki	20%	Bantalan anti-getaran antara inti dan tangki
Dengungan magnetis	10%	Sambungan inti putaran langkah

Tingkat tekanan suara terukur: 53-55 dB(A) pada jarak 1 meter. Sebagai referensi: percakapan normal adalah 60 dB(A), latar belakang kantor adalah 45-50 dB(A). Trafo ini cocok untuk dipasang di ruang listrik basement yang berdekatan dengan lantai yang ditempati jika tersedia insulasi dinding yang tepat.

Di Mana Cocoknya 80kVA? – Matriks Pemilihan Kapasitas

Jenis fasilitas	Permintaan maksimal yang khas	Peringkat yang direkomendasikan	Mengapa
Toko serba ada kecil (200m²)	25-35 kVA	50kVA	80kVA terlalu besar
Supermarket (500m²)	55-70 kVA	80kVA	Cocok dengan beban tipikal
Hotel kecil (25 kamar)	50-65 kVA	80kVA	Memungkinkan puncak beban AC
Klinik kesehatan masyarakat	40-60 kVA	80kVA	Margin lonjakan peralatan medis
Bengkel mesin ringan (3-5 mesin)	50-75 kVA	80kVA	Arus start motor
Gedung perkantoran (1500m²)	60-85 kVA	100kVA	batas 80kVA

Jika permintaan puncak Anda melebihi 70 kVA selama lebih dari 4 jam terus menerus, pilih 100kVA saja.

Persyaratan Pemasangan – Kendala Bangunan Komersial

Persyaratan	Unit 80kVA ini	Catatan
Luas lantai yang dibutuhkan	0,45 m² (870×510mm)	Ditambah akses depan 600mm
Pemuatan lantai	540kg + penahan minyak	Minimal 1.000 kg/m²
Ketinggian langit-langit	minimal 2,2 m	Untuk akses busing
Pembukaan ventilasi	Saluran masuk + saluran keluar 0,15 m²	Konveksi alami
Proteksi kebakaran	Ruangan yang sesuai dengan IEC 60076-12	Wajib untuk ruangan yang berisi minyak
Jarak bebas dari bahan mudah terbakar	1,5 m	Sesuai NFPA 70

Tidak memerlukan: sistem pencegah kebakaran (untuk volume oli <500L per IEC yang diisi oli), baut pondasi khusus (lubang pemasangan disediakan), atau penutup akustik (≤55dB dapat diterima untuk area non-tidur).

Bukti Mutu – Isi Laporan Uji Pabrik

Setiap Trafo Terendam Minyak 80 kVA Untuk Distribusi Tenaga Listrik Komersial dikirimkan dengan laporan pengujian yang berisi nilai terukur berikut (bukan hanya "lulus/gagal"):

Kehilangan tanpa beban pada tegangan pengenal (rata-rata 3 fasa)
Arus tanpa beban sebagai persentase nilai
Kehilangan beban pada 75°C mengacu pada arus pengenal
Tegangan impedansi pada arus pengenal
Resistensi isolasi (primer ke sekunder, primer ke tanah, sekunder ke tanah)
Dielektrik menahan tegangan dan durasi uji
Tegangan kepunahan pelepasan sebagian dan muatan maksimum
Tegangan tembus dielektrik oli (≥40 kV per IEC 60156)
Uji penyegelan tangki (30 kPa, 24 jam, pembacaan pengukur tekanan)

Pembeli menerima laporan PDF dengan nomor seri yang dapat dilacak ke batch produksi.

Perbandingan – S11 80kVA Baru vs 80kVA Bekas/Refurbished

ParameterS11 baru (unit ini)S9 bekas (10+ tahun)Kehilangan beban tanpa beban0,18 kW0,28-0,32 kWBiaya energi tanpa beban tahunan (@$0,12)$189$294-336Kehilangan beban pada beban 50%0,26 kW0,31-0,35 kWBiaya kehilangan beban tahunan$182$217-245Total biaya energi tahunan$371$511-581biaya energi 10 tahun$3,710$5.110-5.810Harga pembelian umum$2,800-3,200$1,200-1,800total biaya 10 tahun$6.500-6.900$6.300-7.600

Hasil: Unit S11 baru setara atau mengalahkan total biaya S9 bekas setelah 5-7 tahun, ditambah garansi penuh dan tidak ada kerusakan tersembunyi.

Riwayat Klaim Garansi – Spesifik 80kVA

Shanghai Industrial Transformer Co., Ltd. telah mengirimkan 47 unit 80kVA (S11-M-80/10) antara Januari 2024 dan Januari 2026.

Klaim garansi yang diajukan: 0
Unit yang dikembalikan: 0
Laporan kegagalan lapangan: 0

Unit-unit ini dikirimkan ke pelanggan di Filipina (12 unit), Indonesia (8 unit), Nigeria (6 unit), Vietnam (5 unit), dan domestik Tiongkok (16 unit). Informasi kontak untuk pelanggan referensi dapat diberikan berdasarkan perjanjian kerahasiaan.

FAQ – Khusus Pembeli Komersial

T: Apa jenis dan jumlah minyak yang tepat untuk bea cukai?

A: Minyak mineral grade IEC 60296, sekitar 105 kg per unit. Kode HS 2710.19. Trafo kode HS 8504.23 (untuk 80kVA). Oli tidak memerlukan pernyataan terpisah saat disegel dari pabrik.

T: Bisakah ini dipasang pada bantalan beton di luar ruangan?

J: Ya. Pemasangan di luar ruangan memerlukan tinggi bantalan minimal 300mm di atas permukaan tanah, bak penampung tumpahan minyak, dan bushing tahan cuaca (sebutkan pada pesanan). Bushing porselen standar tahan cuaca namun paparan sinar UV akan menyebabkan tampilan menguning – tidak berdampak pada performa.

T: Berapakah kelipatan arus masuk saat ini?

J: Arus terukur sekitar 8-10× selama 0,1 detik. Untuk 80kVA pada 400V sekunder, arus pengenal = 115A, lonjakan ≈ 900-1150A untuk siklus pertama. Pastikan pemutus sirkuit hulu memiliki karakteristik kurva C atau kurva D (bukan kurva B).

T: Apakah Anda menyediakan pengawasan instalasi?

J: Termasuk pengawasan video jarak jauh (WhatsApp/WeChat). Komisioning di tempat tersedia dengan harga $1.800 per minggu ditambah perjalanan dan akomodasi. Pemberitahuan minimal 7 hari sebelumnya.

T: Berapa penurunan ketinggiannya?

A: Di atas 1.000 m, kurangi kapasitas terukur sebesar 1% per 100 m. Pada ketinggian 2.000m, unit 80kVA ini harus dibatasi hingga 72kVA kontinu. Tidak ada perubahan pada kerugian – hanya efisiensi pendinginan yang menurun.

T: Dapatkah saya menghubungkan secara paralel dengan trafo 80kVA yang sudah ada?

J: Ya, jika unit yang ada memiliki impedansi yang sama (4% ±5%), rasio tegangan, dan grup koneksi (Dyn11). Uji sirkulasi arus diperlukan sebelum operasi paralel. Kami menyediakan diagram koneksi.

Nilai Jangka Panjang

IniTrafo Terendam Minyak 80 kVA Untuk Distribusi Tenaga Komersialmenghasilkan kehilangan tanpa beban rata-rata yang diukur di pabrik sebesar 0,177kW, tingkat kebisingan ≤55 dB(A), dan tidak ada klaim garansi pada 47 unit yang dikirimkan. Sangat cocok untuk supermarket, hotel kecil, dan fasilitas komersial ringan yang membutuhkan layanan 150-250A pada 0,4kV.
