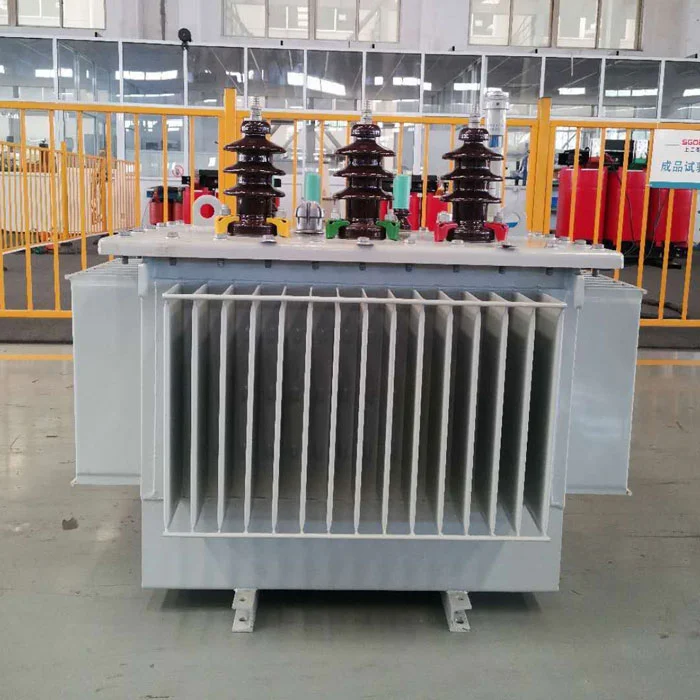

Itu80KVA Oil Transformeradalah perangkat konversi daya tertutup yang dibangun dengan inti baja silikon yang digulung dingin dan belitan tembaga bebas oksigen. Ini fitur desain kumparan spiral dengan saluran minyak longitudinal untuk meningkatkan disipasi panas internal. Struktur yang tahan hubung singkat memperkuat dukungan akhir untuk melindungi terhadap lonjakan arus sementara. Mekanisme pengangkat dan sistem penentuan posisi yang berdedikasi memastikan stabilitas transportasi.
Itu80KVA Oil TransformerDapat digunakan dalam sistem distribusi tenaga perkotaan untuk menahan fluktuasi beban siang hari, dan disipasi panas yang dimeram minyak memastikan operasi beban penuh yang berkelanjutan. Struktur yang tahan korosi secara efektif memblokir korosi semprotan garam di daerah pesisir yang lembab.
Desain celah minyak isolasi yang diperkuat untuk area ketinggian tinggi mengurangi risiko pelepasan tekanan rendah.
| MODEL | KAPASITAS (KVA) |
Hv (KV) |
Lv (KV) |
Tidak ada kerugian beban (KW) |
DEKATNYA (%) |
BERAT (Kg) |
DIMENSI (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Komponen gas terlarut secara teratur dianalisis dengan analisis kromatografi, dan diagnosis kesalahan internal diaktifkan ketika konsentrasi asetilena abnormal. Level oli dipantau menggunakan indikator jendela dua warna, dan alarm darurat dipicu ketika level oli tiba-tiba turun. Pengujian kekuatan dielektrik minyak tahunan dilakukan, dan penyaringan minyak vakum dilakukan ketika tegangan kerusakan jatuh di bawah ambang batas.
Operasi yang berkepanjangan di bawah laju beban tertentu menghasilkan suhu oli yang rendah dalam sebuah80KVA Oil Transformer, mengarah ke analisis air dan berkurangnya kekuatan isolasi. Pemanasan beban penuh reguler diperlukan untuk menjaga kelarutan air dalam minyak. Pemanasan otomatis harus diaktifkan selama shutdown musim dingin untuk mempertahankan suhu oli.
Segera lakukan uji respons frekuensi deformasi belitan dan bandingkan dengan spektrum referensi. Periksa perpindahan baut penahan dengan menggantung penutup, dan gunakan pengintai laser untuk memverifikasi dimensi aksial. Lakukan tes tanpa beban untuk memantau harmonik getaran abnormal. Jika inti didasarkan pada beberapa titik, membongkar dan memperbaiki isolasi.
